Kiến thức cơ bản về tuabin khí
Tua bin khí chủ yếu bao gồm ba thành phần chính: máy nén, buồng đốt và tuabin khí. Chu kỳ tuabin khí thường được gọi là một chu kỳ đơn giản. Hầu hết các tuabin khí sử dụng sơ đồ chu kỳ đơn giản và chỉ có các tuabin khí hạng nặng sử dụng sơ đồ chu kỳ kết hợp. Do các nền tảng lịch sử khác nhau, tuabin khí đã phát triển trong các con đường kỹ thuật khác nhau. Các tuabin khí nhẹ dẫn truyền công nghiệp và hàng hải (thường được gọi là "máy dẫn truyền aero") được hình thành bằng cách sửa đổi động cơ máy bay; Tua bin khí hạng nặng công nghiệp (thường được gọi là "máy công nghiệp") được phát triển theo khái niệm tuabin hơi truyền thống, chủ yếu được sử dụng cho các ổ đĩa cơ học và các trạm năng lượng lớn.

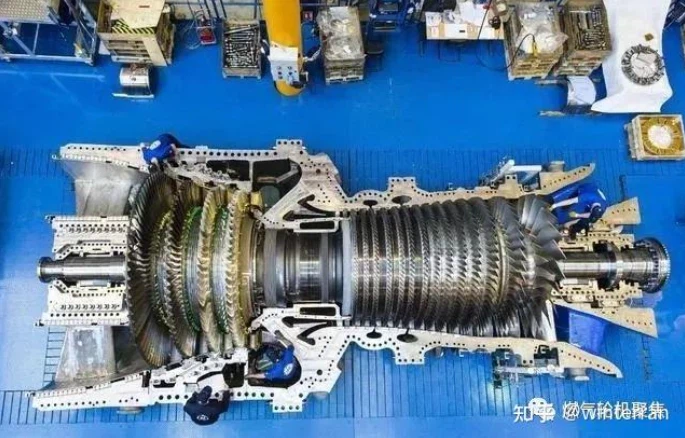

Một tuabin khí có thể được chia thành ba phần từ trái sang phải: máy nén (màu xanh), buồng đốt (màu đỏ) và tuabin (màu vàng).
Phân loại tuabin khí
Có hàng tá công ty tham gia nghiên cứu, thiết kế và sản xuất tuabin khí trên thế giới. Hiện tại, bốn công ty đã thành thạo hoàn toàn công nghệ tuabin khí hạng nặng là General Electric của Hoa Kỳ, Siemens của Đức, Mitsubishi Heavy Industries của Nhật Bản (giới thiệu công nghệ Westinghouse từ Hoa Kỳ trong những ngày đầu) và Ansaldo của Ý. Theo ông Chen Xuewen, phó chủ tịch của Shanghai Electric Gas Turbine Co., Ltd. Tác giả chỉ có thể thu thập ý kiến từ các bên khác nhau và tóm tắt chúng như sau:
1.Theo nhiệt độ đốt của tuabin khí được chia (cứ sau 100 độ là một mức):
Hoa Kỳ GE (Giới thiệu điện Harbin): 1100 độ cho lớp E, 1200 độ cho lớp F, 1400 độ cho lớp H.
Nhật Bản Mitsubishi (được giới thiệu bởi Dong Phường điện): 1400 độ là lớp F, 1500 độ là lớp G, lớp H là sản phẩm thử nghiệm trung gian, 1600/1700 độ là lớp J.
Đức Siemens (Giới thiệu điện Thượng Hải): Số cũ V64.3A, V84.3A, V94.3A là lớp 6F. Năm 1997, Westinghouse đã bán bộ phận máy phát điện phi hạt nhân của mình cho Siemens. Số mới được thay đổi thành SGT tương tự 6-5000 F và SGT -8000 h. Lớp F là 1200 độ C và lớp H là 1500 độ C.
2. Phân loại đầu ra tham chiếu cho tuabin khí hạng nặng:
Các tuabin khí hạng nặng để phát điện thường được phân loại theo đầu ra khi nhiệt độ đốt cháy buồng đốt nằm trong khoảng 1100 độ C, Celsius đến 1500 độ C trong đó. Ví dụ, đầu ra của tuabin khí loại B nhỏ hơn hoặc bằng 100MW, đầu ra của tuabin khí loại E nằm trong khoảng từ 100MW đến 200MW, sản lượng của tuabin khí lớp F nằm trong khoảng từ 200MW đến 300MW và các loại cao hơn như lớp G và lớp H nằm trong phạm vi 300MW đến 400MW. Theo ông Chen Xuewen, vì sản lượng của tuabin khí của các nhà sản xuất khác nhau đã phát triển nhanh chóng, phương pháp phân loại này hơi đằng sau sản phẩm thực tế.
Phát triển tuabin khí quốc tế
Siemens: Sản phẩm đại diện SGT 5-8000 H tuabin siêu khí nặng 390 tấn (tương đương với một chiếc Airbus A380 được nhiên liệu hoàn toàn), dài 13,1 mét, rộng 4,9 mét, cao 4,9 mét và có công suất chu kỳ kết hợp là 595MW. Việc tạo ra sức mạnh của một SGT 5-8000 h là đủ để cung cấp năng lượng cho một thành phố công nghiệp lớn. Các lưỡi tuabin của nó phải chịu được nhiệt độ cao hơn 1500 độ, vượt quá nhiệt độ đầu vào tuabin của động cơ máy bay GE90 Turbofan và động cơ phản lực F404. Do tốc độ đầu của lưỡi tuabin vượt quá 1700 km mỗi giờ, lực ly tâm khổng lồ tạo ra một đầu của mỗi lưỡi tiếp xúc 10, 000 lần trọng lực của trái đất. Lưỡi dao không thể có bất kỳ sai sót nào và lỗi chỉ là hàng chục micron, nếu không nó sẽ bị loại bỏ. Do đó, người ta nói rằng một lưỡi kiếm tương đương với BMW.
Tập đoàn Mitsubishi: Mô hình mới nhất là tuabin siêu khí M701J với công suất chu kỳ kết hợp là 650MW. Nó được trang bị máy nén trục 15- với tỷ lệ áp suất là 23: 1. Đầu đốt và tuabin trục giai đoạn 4- đều được làm mát bằng không khí, và 3 giai đoạn đầu tiên sử dụng lớp phủ bảo vệ nhiệt độ cao mới nhất, lớp phủ hàng rào nhiệt gốm và làm mát màng không khí hiệu suất cao và các công nghệ công nghệ cao khác. Với nhiệt độ đầu vào khí cao nhất thế giới là 1600 độ, nó vẫn có thể đảm bảo tuổi thọ dài hạn của các thành phần nhiệt độ cao. Những đổi mới mới nhất trong sê -ri J được thiết kế để giảm thêm lượng khí thải carbon. Vào tháng 3 năm 2020, MHP đã nhận được lệnh cho hai hệ truyền động M501JAC từ Cơ quan quyền lực Intermenez ở Utah, Hoa Kỳ. Hai tuabin khí dựa trên hệ thống đốt cháy không khí khô làm mát bằng không khí và có khả năng sử dụng nhiên liệu hydro tái tạo tới 30%. So với các nhà máy nhiệt điện than có cùng kích thước, hệ thống hydro 30% sẽ làm giảm hơn 75% lượng khí thải carbon, trong khi hệ thống hydro 100% sẽ loại bỏ hoàn toàn lượng khí thải carbon. Từ năm 2025 đến 2045, nhà máy sẽ dần dần đạt được sản xuất điện hydro tái tạo 100%.
General Electric: Tua bin khí hạng nặng 9HA là các tuabin khí chu kỳ kết hợp hiệu quả nhất trên thế giới; Tua bin khí hạng nặng 9ha.02 mới nhất của nó không chỉ có hiệu suất chu kỳ kết hợp hơn 64%, mà còn có công suất lên tới 826MW. Hai chỉ số chính này vượt xa hai đối thủ cạnh tranh lớn và công nghệ in 3D tiên tiến nhất được sử dụng để sản xuất các thành phần chính.
